Mérésből célzott beavatkozás
A hálózati vízveszteség, a nyomás és az energiafelhasználás összefügg. Az öt megoldás külön is bevezethető, közös adatgyűjtési és felügyeleti alapra építve pedig együtt adhat teljesebb képet a működésről.
A cél nem egy újabb adatfelület: annak megértése, hol és milyen beavatkozás indokolt, majd a változás visszamérése

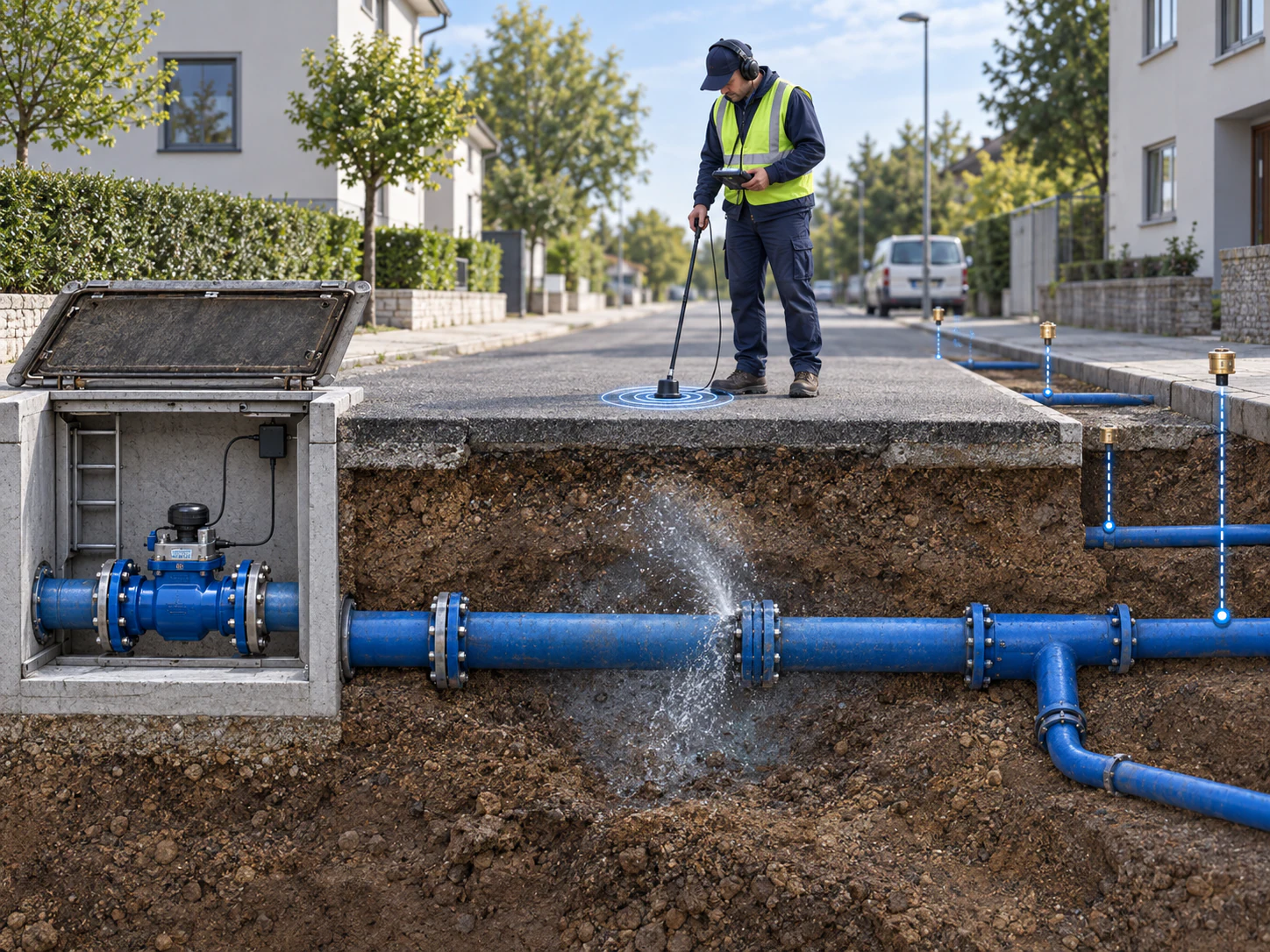

Hálózati vízveszteség
Ott avatkozzon be, ahol a víz elvész
A körzetenkénti vízmérleg megmutatja, melyik hálózatrész igényel figyelmet a beavatkozás előtti és utáni adatokkal az is visszamérhető, hogy a helyreállítás mennyi vizet nyert vissza
Hol érdemes keresni a veszteséget?
Körzeti vízmérlegAz eltérés és az éjszakai minimum együtt segít kijelölni a helyszíni vizsgálatot.
Az eltérés nem automatikusan szivárgás: mérési, elszámolási és időzítési okokat is ellenőrizni kell.
Mit mérünk?
- Betáplált és átadott vízmennyiség; körzetenkénti be- és kilépő vízhozam.
- Minimum éjszakai vízhozam, hálózati nyomás és tározószint.
- Mérőimpulzusok, regiszterértékek, időbélyeg, adatminőség és kapcsolatállapot.
Mit kezdünk az adatokkal?
- Körzetenkénti vízmérleg és térképes áttekintés.
- Szivárgásgyanú és rendellenes fogyasztás jelzése.
- Időszakos veszteségriport, GIS- és vállalati adatexport, előtte–utána összevetés.
Célzott hibakeresés · Korai jelzés · Visszamérhető helyreállítás

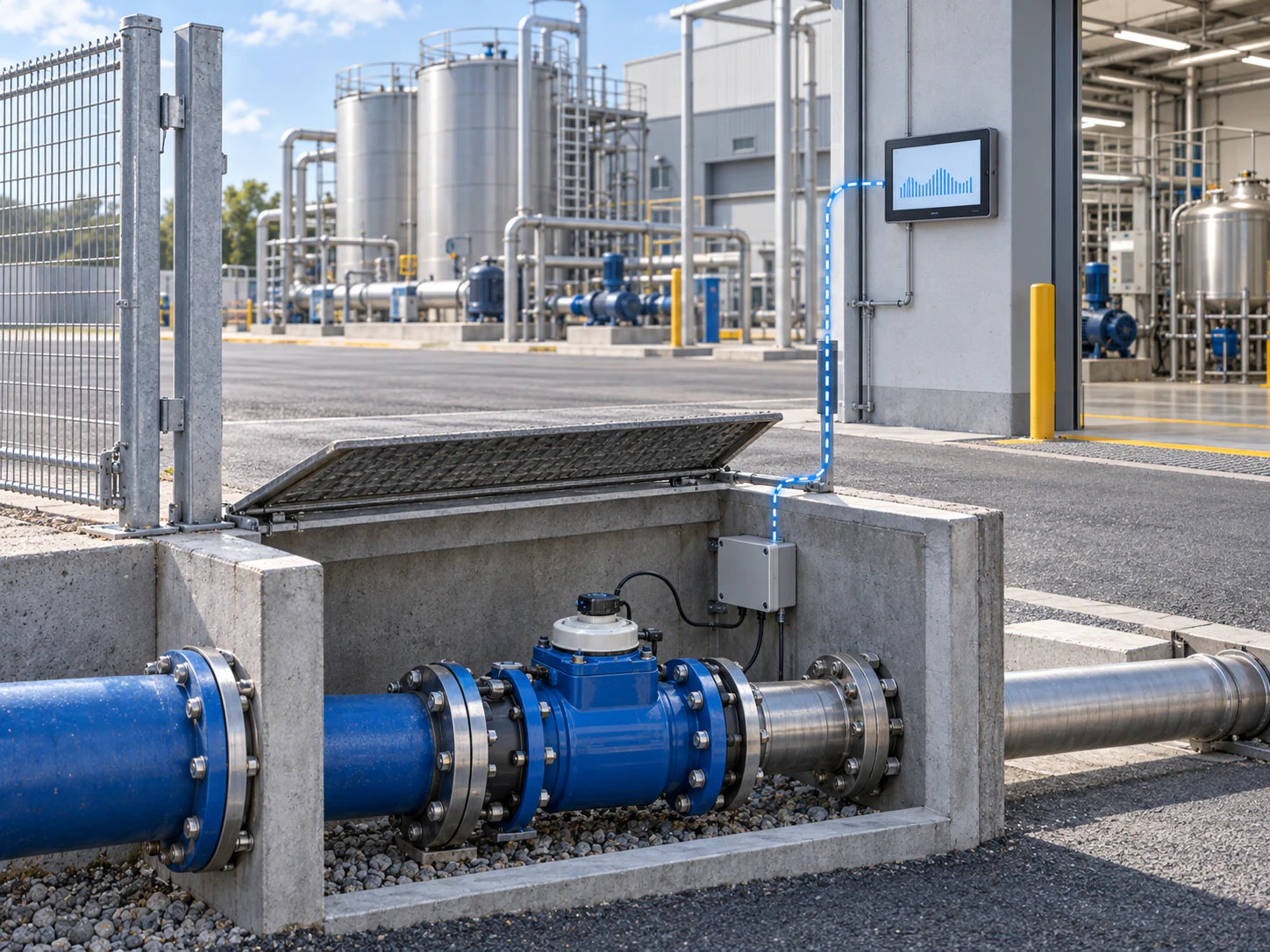

Nagyfogyasztói távleolvasás
A havi leolvasás helyett a napi működés látszik
Ipari üzemek, intézmények, lakóparkok és mezőgazdasági fogyasztók órás adatai pontosítják a hálózati vízmérleget a folyamatos éjszakai alapfogyasztás a fogyasztó saját hálózatán belüli veszteségre is felhívhatja a figyelmet
A fogyasztás ritmusa elárulja az eltérést
Szemléltető napi profilFogyasztási csúcs, tartós éjszakai vízhasználat és megváltozott üzemmenet külön is vizsgálható.
Teljes adatsorral, nem szökőévben.
Mit mérünk?
- Mérőállás és órás fogyasztás mérési pontonként.
- Éjszakai minimum, csúcsterhelés és fogyasztási profil.
- Eszköztől függően visszaáramlás, elakadás, manipuláció, elemszint és jelerősség.
Mit kezdünk az adatokkal?
- Automatikus fogyasztási napló, kézi újrarögzítés nélküli adatexport.
- Fogyasztási mintázat változásának és rendellenességének jelzése.
- Összevetés a körzeti betáplálással; illesztés az elszámolási rendszerhez.
Részletesebb vízmérleg · Kevesebb helyszíni leolvasás · Adatokkal tisztázható eltérések

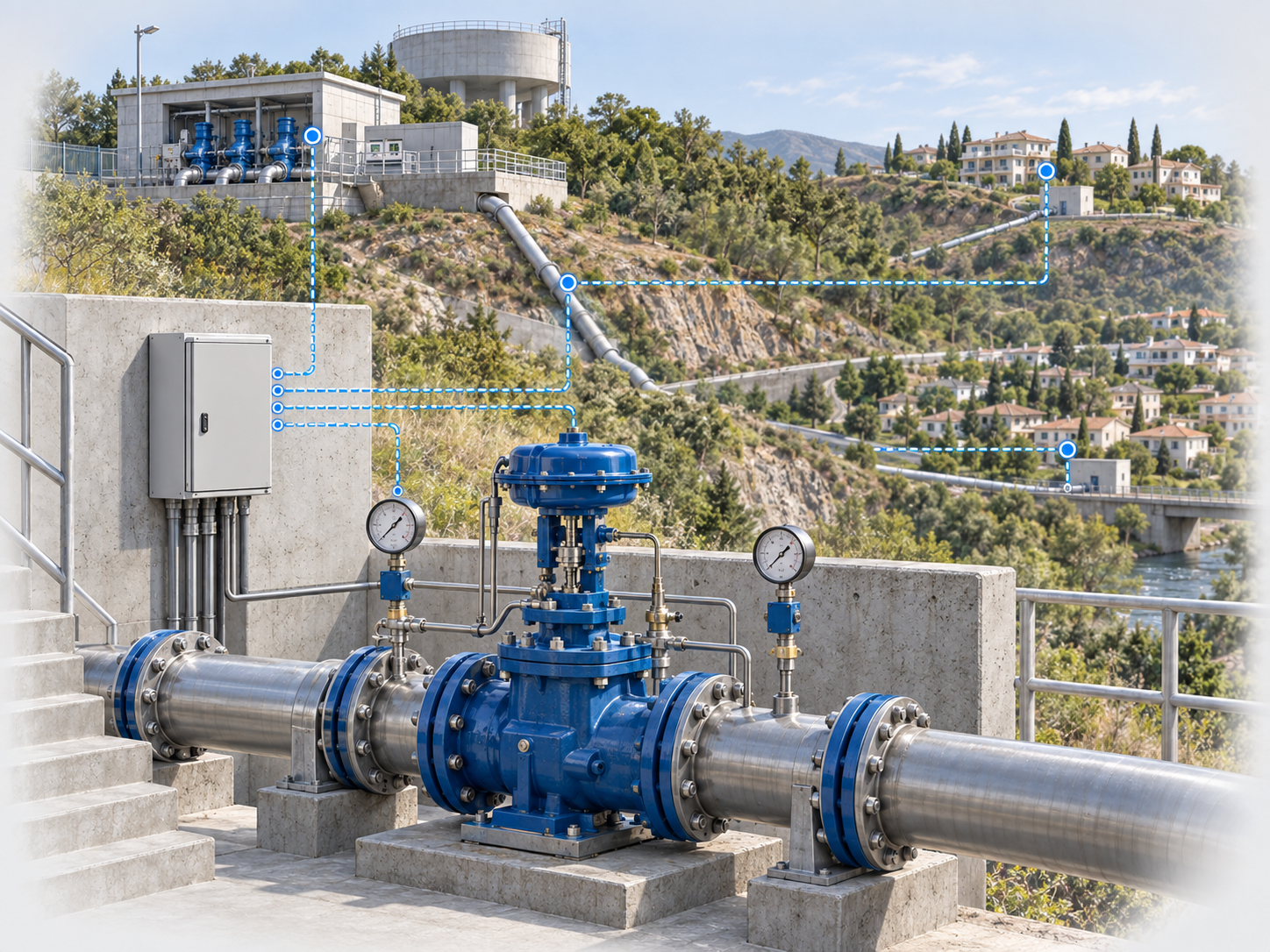

Nyomásmenedzsment
A szükséges nyomást tartsa a felesleget csökkentse
A túlzott hálózati nyomás növelheti a háttérszivárgást, a csőtörési kockázatot és a szivattyúzás energiaigényét a zónánkénti mérés és elemzés a kritikus pontok ellátási nyomásának figyelembevételével alapozza meg a beavatkozást
A szabályozás visszaméréssel zárul
NyomásmenedzsmentA védelmi funkciók a helyi vezérlőrendszerben maradnak.
A rendszer jelez és javasol. A beavatkozásról az üzemirányítás dönt.
Felügyelt szabályozás
A rendszer csak a jóváhagyott szabályozási körön és határértékeken belül avatkozik be.
Mit mérünk?
- Üzemi nyomás a kritikus pontokon; körzeti be- és kilépő vízhozam.
- Nyomáscsökkentő szelep helyzete és alapjele, szivattyúállapot és fordulatszám.
- Tározószintek, nyomástranziensek és napi csúcsértékek.
Mit kezdünk az adatokkal?
- Felügyelet és döntéstámogatás: mérés, riasztás és javaslat; a beavatkozásról az üzemirányítás dönt.
- Felügyelt vagy automatikus szabályozás: alapjel, fordulatszám és tározótöltés módosítása jóváhagyott korlátokon belül.
- A helyi védelmi funkciók mindkét esetben a helyi vezérlőrendszerben maradnak.
Kisebb nyomásterhelés · A kritikus ellátási pontok figyelembevétele · Két bevezetési szint

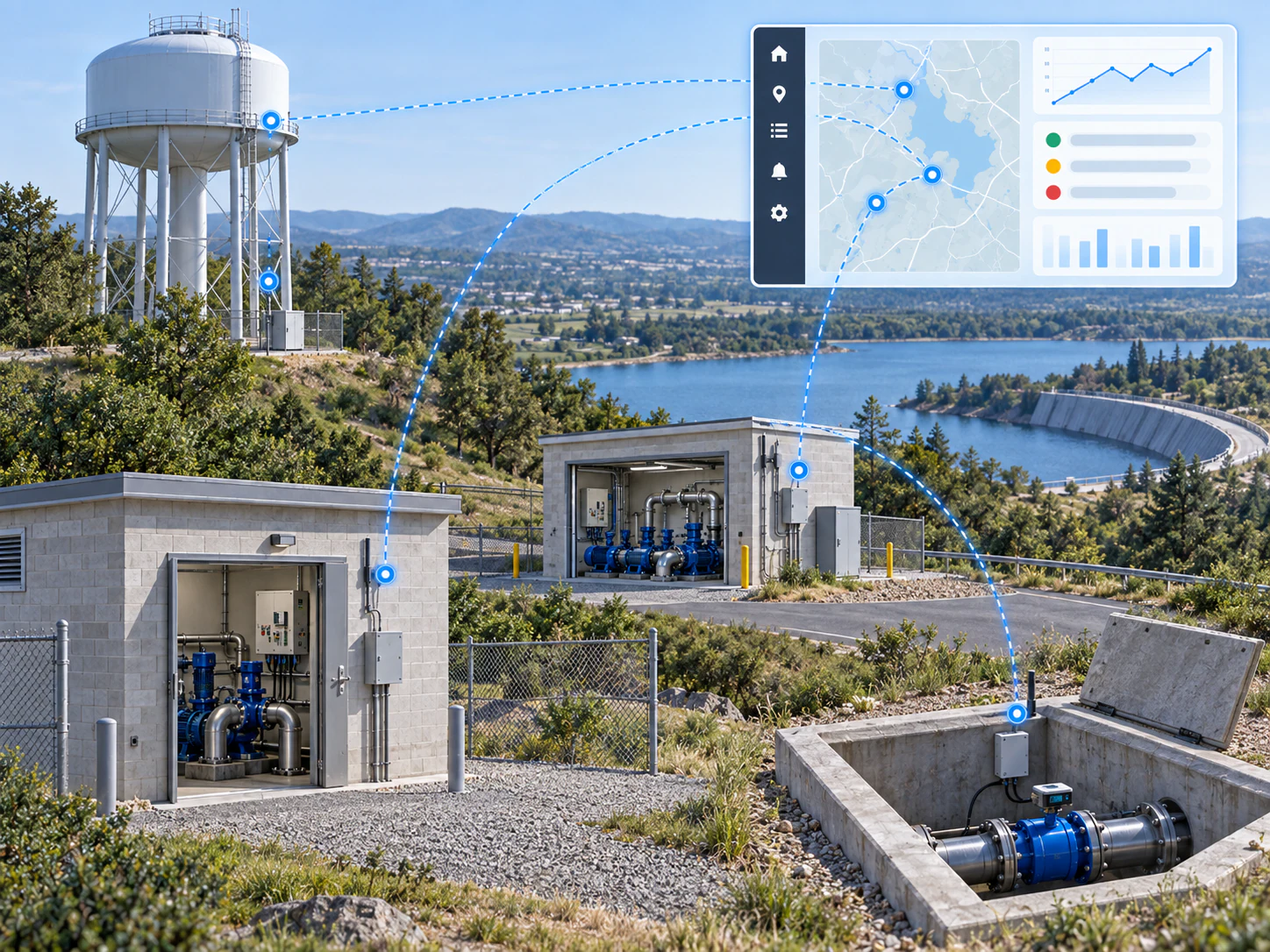

Létesítmények távfelügyelete
Sokféle helyszín közös felügyeleti alap
Kutak, gépházak, tározók, nyomásfokozók és hálózati aknák adatai egy közös adatgyűjtési rétegbe szervezhetők ez a réteg egyszerre szolgálhatja a vízveszteség-, nyomás- és energiafelügyeletet
Közös adatút a különböző helyszínekhez
Felügyeleti architektúraHelyi átjáró
Protokollillesztés
Adatellenőrzés
Helyi pufferelés
Központi felügyelet
- Idősorok és adatminőség
- Események és riasztások
- Távoli eszközkezelés
Mit mérünk?
- Nyomás, vízhozam, vízszint, szivattyúállapot és villamos teljesítmény.
- Motoráram, hajtásállapot, szeleppozíció, ajtónyitás és behatolásjelzés.
- Tápellátási és hálózati állapot, hiba- és vészjelzések.
Mit kezdünk az adatokkal?
- Protokollillesztés, helyi adatpufferelés és biztonságos adatkapcsolat.
- Eszközkezelés, távoli konfiguráció, telephelyi állapot- és riasztási felület.
- Adatminőséggel kezelt idősorok, SCADA/GIS-integráció, riport és auditnyom.
Újrahasználható infrastruktúra · Riasztásvezérelt kiszállás · Helyi adatpufferelés

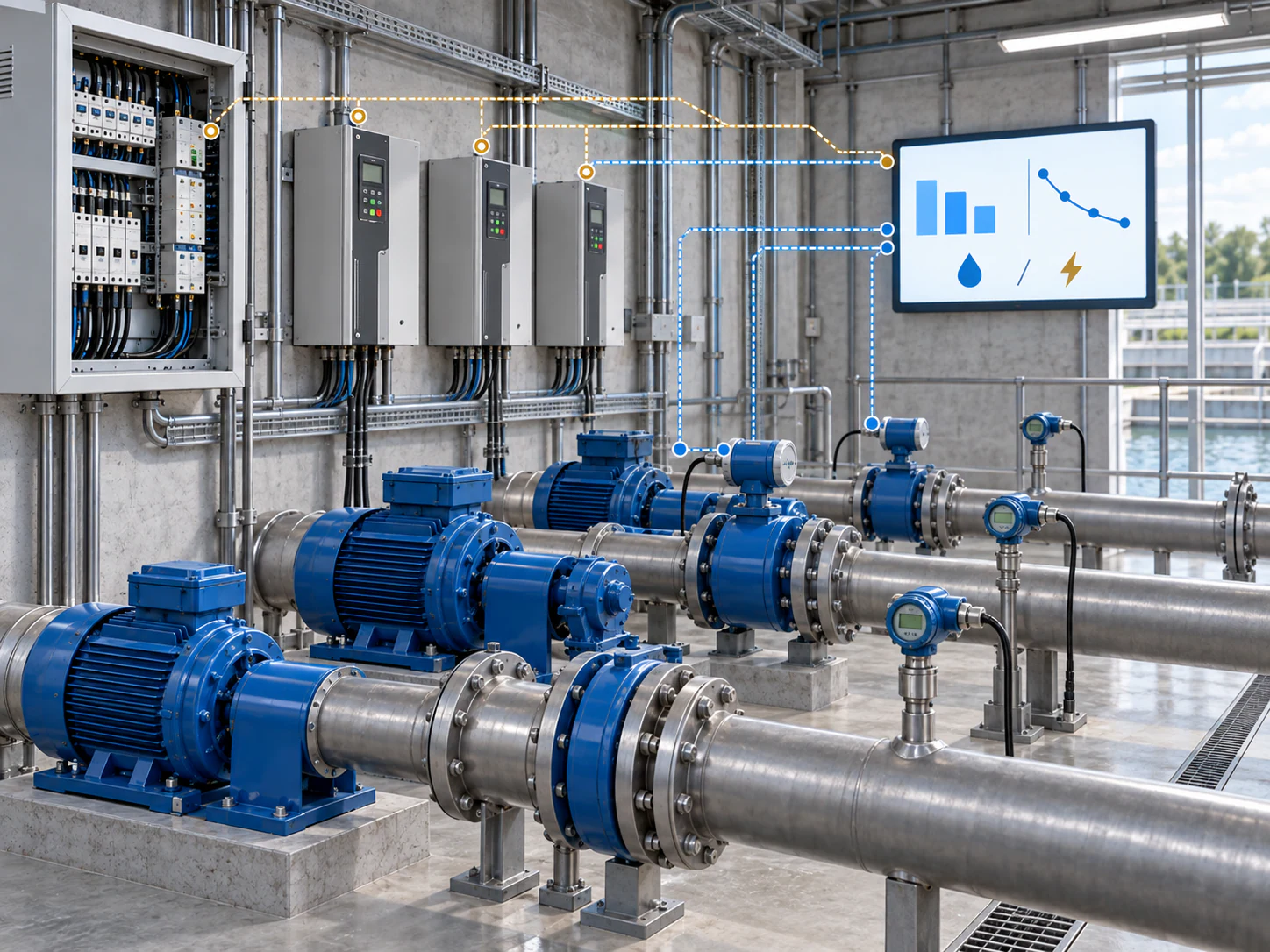

Energia és szivattyúüzem
Ne csak az energiafogyasztást lássa a hatásfokot is
A villamos almérés akkor segíti az üzemeltetést, ha a szállított vízmennyiséggel és a szivattyúüzemmel együtt értelmezzük a kWh/m³ mutató összehasonlíthatóvá teszi a helyszíneket és visszamérhetővé a műszaki beavatkozást
Ugyanannyi vízhez mennyi energia kell?
Fajlagos energia · kWh/m³A villamos energia és a szállított víz együtt mutatja meg a fajlagos felhasználást.
Azonos üzemeltetési feltételek mellett érdemes összehasonlítani.
Mit mérünk?
- Villamos teljesítmény és energia, motoráram és teljesítménytényező.
- Szivattyúnkénti üzemóra és indításszám, frekvenciaváltó-frekvencia.
- Szállított vízmennyiség, szívó- és nyomóoldali nyomás.
Mit kezdünk az adatokkal?
- Fajlagos energiafelhasználás és hatásfoktrendek; helyszínek összehasonlítása.
- Szivattyúkombináció, indítási sorrend és villamos csúcsterhelés vizsgálata.
- Tározószint-alapú ütemezés; terv–tény és beavatkozás előtti–utáni riport.
kWh/m³-alapú értékelés · Célzott műszaki beavatkozás · Igazolható változás
Közös adatút, helyszínre szabott kialakítás
- Terepi mérés a feladathoz szükséges vízmennyiség-, nyomás-, energia- és állapotadatok.
- Helyi adatgyűjtés protokollillesztés, adatellenőrzés és pufferelés.
- Biztonságos kapcsolat a helyszínhez illesztett hálózat, szükség szerint tartalék kapcsolattal.
- Központi felügyelet idősorok, események, riasztások és célrendszeri integráció.
- Visszamérés a beavatkozás előtti és utáni működés összevetése.
Mitől térülhet meg?
A megtérülést a hálózat kiinduló állapota, a mérési pontok száma és a tényleges beavatkozás határozza meg. Az alábbiak indikatív forgatókönyvek, nem igazolt ügyféleredmények vagy vállalt megtakarítások.
Indikatív számpéldák és feltételeik
| Terület | Kiindulási feltétel | Indikatív példa |
|---|---|---|
| Vízveszteség | Évi kb. 5 millió m³ betáplálás; 3–5 százalékpontos veszteségcsökkenés | 150–250 ezer m³/év visszanyert víz; 25–35 mérési pont esetén 1,5–2,5 év megtérülés |
| Nagyfogyasztók | 40–60 fogyasztási hely | Kb. 600 elkerülhető helyszíni leolvasás/év; 2–3 év megtérülés |
| Nyomás | Átlagos zónanyomás 1 barral csökkenthető | 10–15%-kal kisebb szivárgás, 20–30%-kal kevesebb csőtörés; 1–2 év megtérülés |
| Távfelügyelet | 30–50 felügyelt helyszín | Közös infrastruktúra és kevesebb ellenőrző kiszállás; 2–3 év megtérülés |
| Energia | Évi kb. 4 GWh szivattyúzási energiaigény | 8–12%-kal kisebb energiaigény; 2 év megtérülés |
Ezek a tartományok helyszíni felmérés és költségszámítás nélkül nem vetíthetők át egy konkrét hálózatra.
Innen indul a közös tervezés
- Melyik működési kérdés a legsürgetőbb: vízveszteség, nyomás, leolvasás, felügyelet vagy energia?
- Hol vannak mérési körzetek, kritikus ellátási pontok és meglévő mérőhelyek?
- Milyen mérők, vezérlők, protokollok és kommunikációs hálózatok használhatók?
- Mekkora mintavételi és adatküldési gyakoriság szükséges?
- Ki jogosult riasztást kezelni, alapjelet módosítani és beavatkozást engedélyezni?
- Milyen SCADA-, GIS-, elszámolási és vállalati rendszerhez kell illeszkedni?
