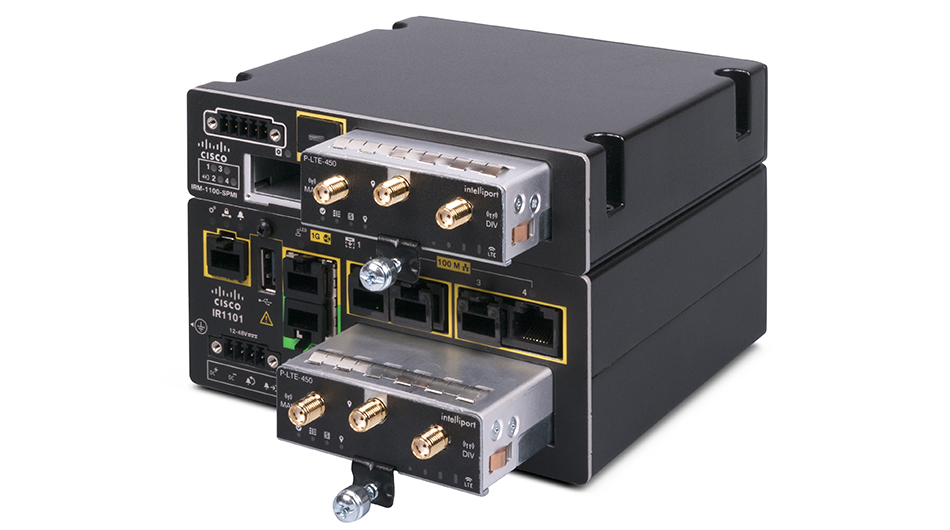

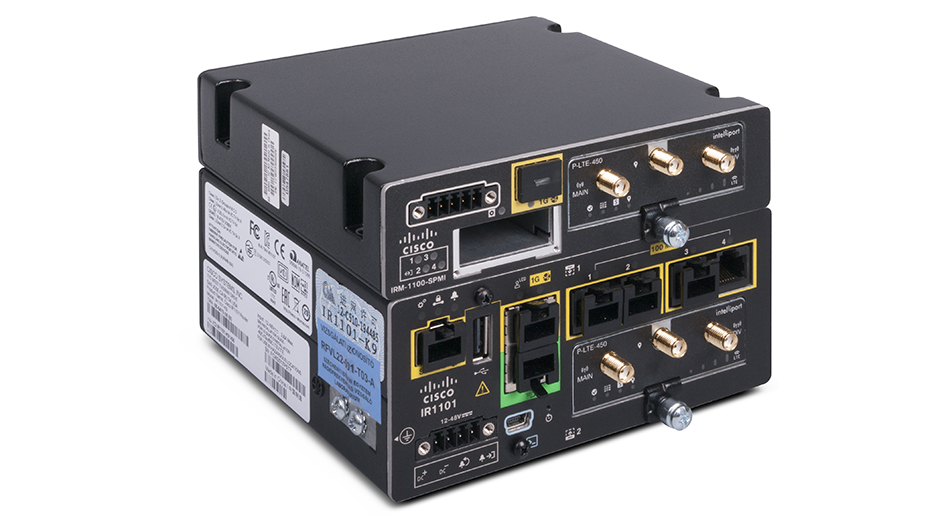

Cisco IR1101 bővítés
450 MHz-es mobilkapcsolat hozzáadása támogatott IR1101 konfigurációkhoz.
Cisco PIM · LTE 450 MHz

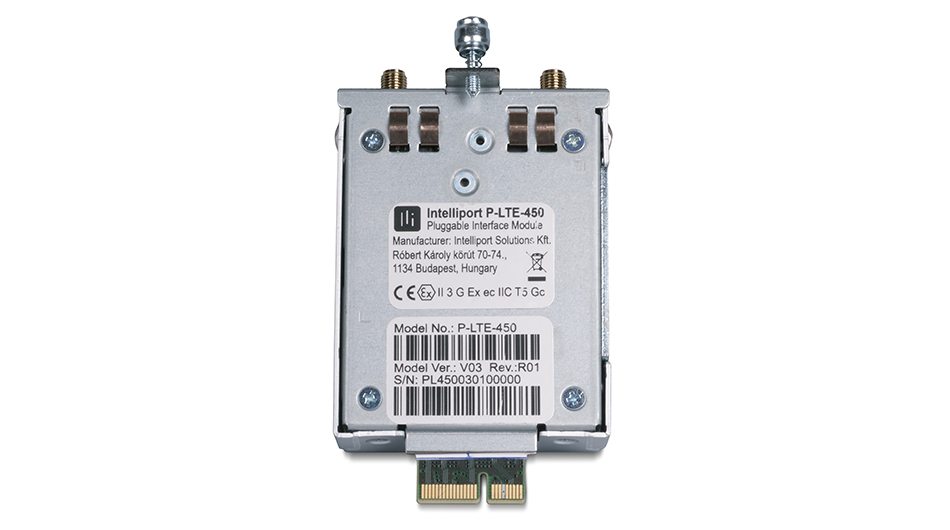

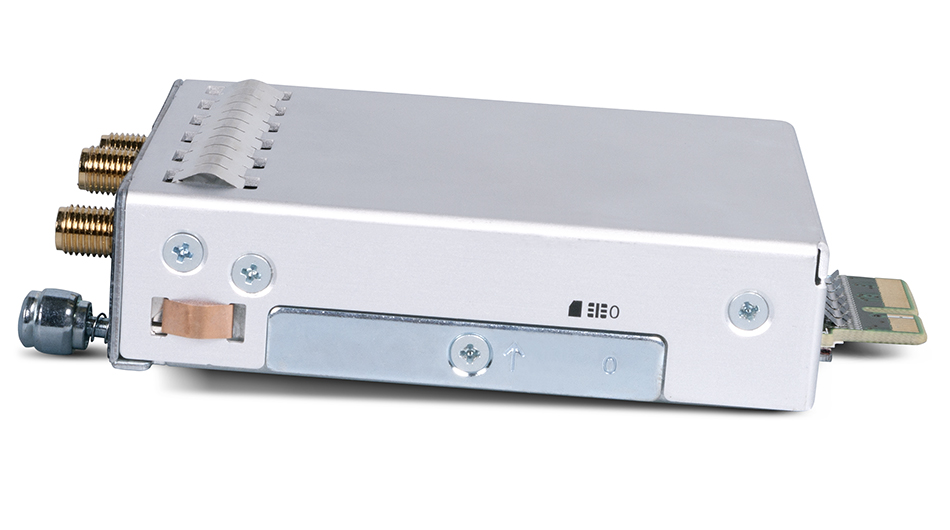

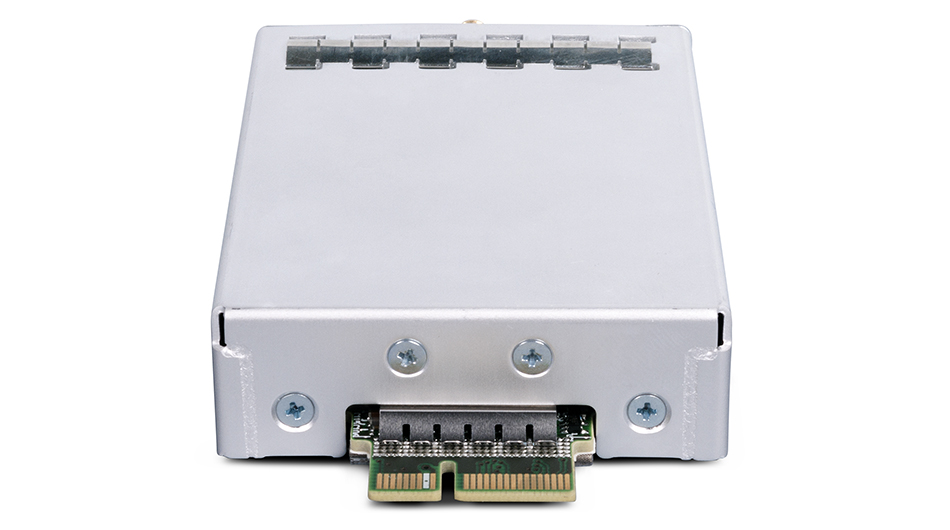

P-LTE-450
Pluggable Interface Module
LTE Cat-4 modem Cisco ipari routerekhez, PIM kivitelben, a 450 MHz-es B31 és B72 mobilhálózatok eléréséhez
B31 / B72LTE Cat-4Cisco IR1101 / IR18xx
A termék szerepe
450 MHz-es mobilkapcsolat Cisco ipari routerekben
A P-LTE-450 a Cisco moduláris routerének szolgáltatásait egészíti ki B31/B72 rádiós hozzáféréssel, miközben a beállítás, az állapotfelügyelet és a firmware-kezelés a host rendszerbe illeszkedik
Cisco ipari routerPIM host interfész · SGMII · I²C · UART
P-LTE-450B31/B72 rádiós hozzáférés és modemfelügyelet
LTE 450 · B31/B72
Ipari hálózatRouting, biztonság és központi szolgáltatások
Tipikus alkalmazások
450 MHz-es kapcsolat a Cisco ipari ökoszisztémájában
Olyan telepítésekhez, ahol a Cisco router szolgáltatásaihoz B31/B72 mobilhozzáférés szükséges
Cisco IR18xx routerek
PIM-alapú B31/B72 kapcsolat a moduláris rugged routercsaládban.
Kritikus infrastruktúra
Alacsony frekvenciás mobilhálózat használata ipari adatkapcsolatokhoz.
Privát LTE 450 hálózat
A 450 MHz-es hálózat elérése a Cisco routing- és biztonsági funkcióival együtt.
Ipari távoli elérés
A host routerhez kapcsolódó terepi rendszerek mobil elérése.
01 / 06
Kulcsképességek
PIM-formátum, ipari rádiós képességekkel
A rádió, a diagnosztika, a firmware-kezelés és a host interfészek egyetlen modulba kerülnek
Két 450 MHz-es sáv
Band 31 és Band 72 támogatás LTE Cat-4 technológiával.
Host-integráció
SGMII, I²C és UART interfész a Cisco routerrel való együttműködéshez.
Kapcsolatfelügyelet
Mobilhálózati beállítások, állapotinformációk és diagnosztika.
Biztonságos indítás
Secure boot és hardveres watchdog támogatás.
Frissíthető rendszer
A PIM és a mobilmodul firmware-e külön is frissíthető.
GNSS és antennák

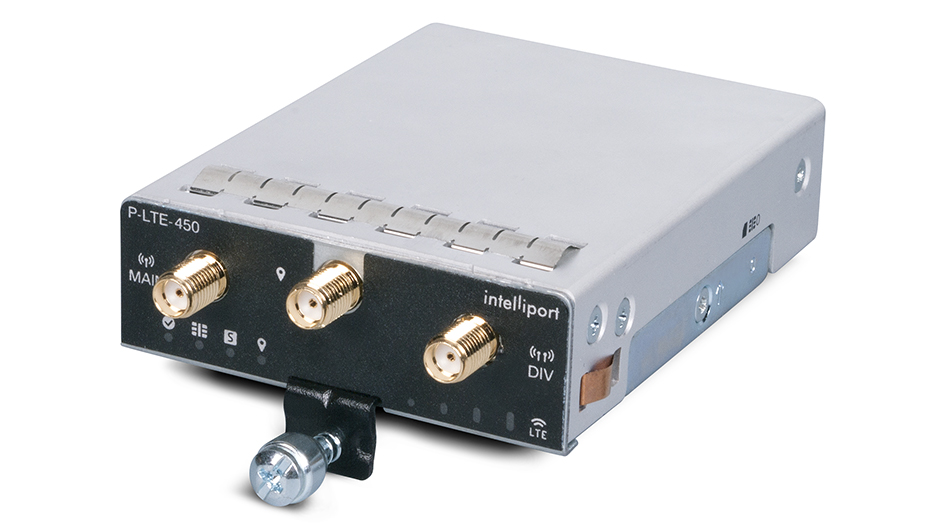

Két mobil SMA- és egy GNSS SMA-csatlakozás; GPS és GLONASS.
Műszaki specifikáció
A Cisco hosthoz illesztett műszaki adatok
A rádiós, host-, környezeti és megfelelőségi jellemzők külön csoportokban tekinthetők át
Rádiós kapcsolatLTE 450 · SIM · teljesítmény
LTE-sávokBand 31 és Band 72
Elméleti adatsebesség37,5 Mbps letöltés, 12,5 Mbps feltöltés
Adóteljesítmény23 ± 2 dBm
SIM1× Micro-SIM (3FF)
Host és funkciókCisco kompatibilitás · interfészek · diagnosztika
Kompatibilis hostokCisco IR1101 és IR1101 bővítőmodulok; Cisco Catalyst IR18xx sorozat
Host interfészSGMII, I²C, UART
FunkciókAPN-hitelesítés, IPv4/IPv6, diagnosztika, secure boot és watchdog
MenedzsmentSNMP MIB
Kivitel és megfelelőségtápellátás · környezet · szabványok
Tápellátás+12 VDC; legfeljebb 500 mA és 6 W
Antenna2× mobil SMA (main + diversity), 1× GNSS SMA
Környezeti feltételek−40…+60 °C üzemi és −40…+85 °C tárolási tartomány; IP30 a host routerben
MegfelelőségCE/RED · EN 62368-1 · EN 60079-0/-7 · EN 55032 · EN 301 908-1/-13 · EN 303 413 · EN 301 489-1/-19/-52 · EN 62311
Következő lépés
Válasszuk ki a megfelelő P-LTE-450 konfigurációt
A hálózat, az interfészek, a tápellátás és a kivitel a telepítési környezethez igazítható
Az egyeztetéshez hasznosCisco host típusa és firmware-verziójaElérhető B31/B72 hálózat és szolgáltatóSzükséges GNSS- és mobilantennákTámogatási és garanciakiterjesztési igény
