Cisco-IR1101-Erweiterung
Unterstützte IR1101-Konfigurationen um 450-MHz-Mobilfunk erweitern.
Cisco PIM · LTE 450 MHz

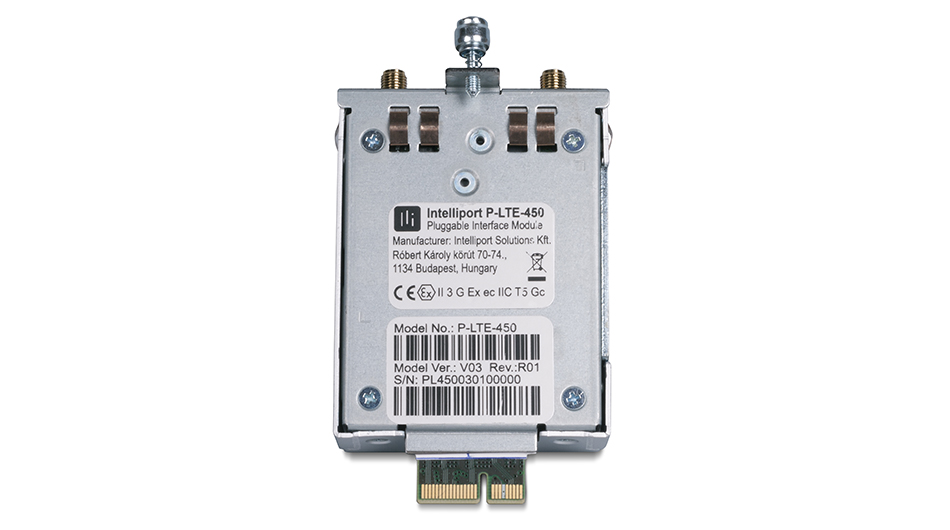

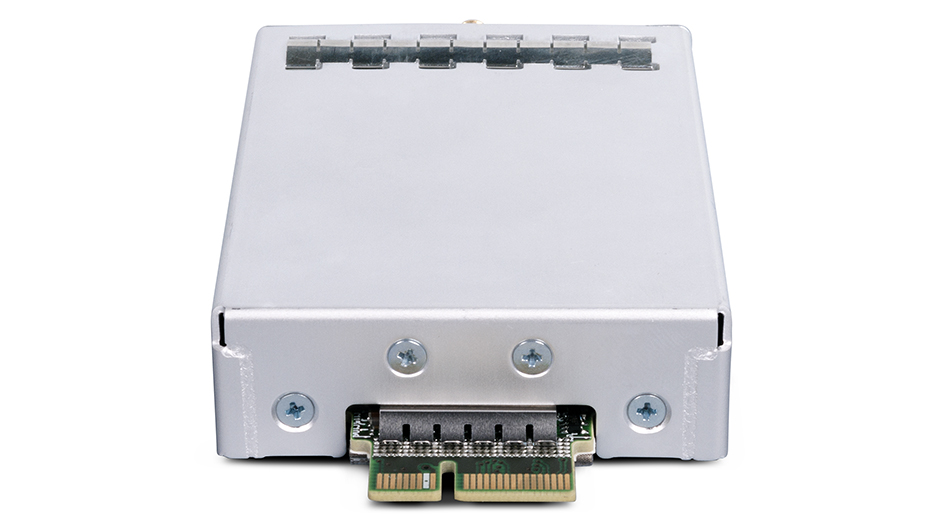

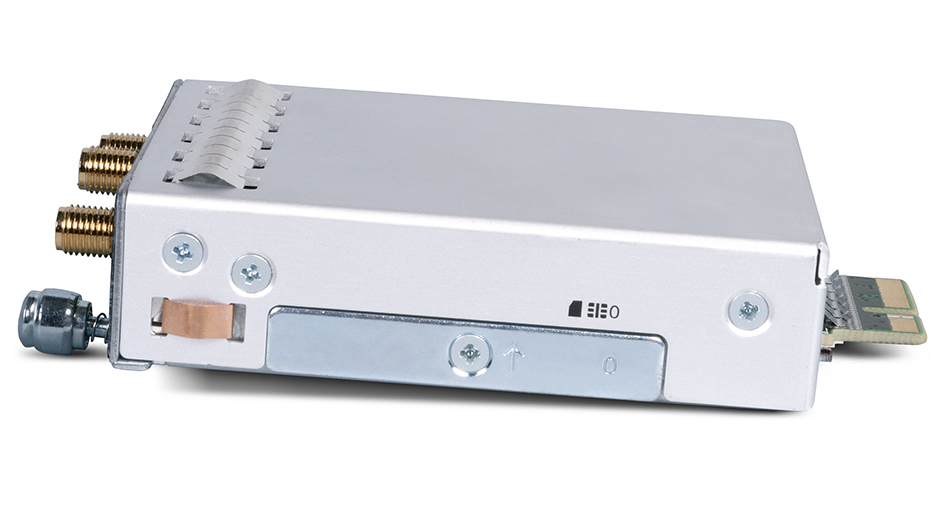

P-LTE-450
steckbares Schnittstellenmodul
P-LTE-450 ist ein LTE-Cat-4-Modem im Cisco-PIM-Format. Es bietet Zugang zu 450-MHz-Netzen in Band 31/72 für unterstützte Cisco-IR1101-Konfigurationen. Für die Auswahl werden die Konfiguration des Host-Routers und das eingesetzte Funknetz abgestimmt
B31 / B72LTE Cat-4Cisco IR1101 / IR18xx
Rolle des Produkts
450-MHz-Konnektivität in industriellen Cisco-Routern
P-LTE-450 ergänzt modulare Cisco-Router um Funkzugang in Band 31/72 und integriert Konfiguration, Statusüberwachung und Firmware-Verwaltung in das Host-System
Industrieller Cisco-RouterPIM-Host-Schnittstelle · SGMII · I²C · UART
P-LTE-450Funkzugang in Band 31/72 und Modemüberwachung
LTE 450 · B31/B72
IndustrienetzRouting, Sicherheit und zentrale Dienste
Typische Anwendungen
450-MHz-Zugang im industriellen Cisco-Ökosystem
Für Installationen, die Mobilfunkzugang in Band 31/72 zusammen mit Cisco-Routerdiensten benötigen
Cisco-IR18xx-Router
PIM-basierte Konnektivität in Band 31/72 innerhalb der modularen robusten Routerfamilie.
Kritische Infrastruktur
Mobilfunkzugang in niedrigen Frequenzbändern für industrielle Datenverbindungen.
Privates LTE-450-Netz
450-MHz-Zugang mit den Routing- und Sicherheitsfunktionen von Cisco nutzen.
Industrieller Fernzugriff
Mobiler Zugriff auf Feldsysteme, die über den Host-Router verbunden sind.
01 / 07
Zentrale Funktionen
PIM-Format mit industriellen Funkfunktionen
Funk, Diagnose, Firmware-Verwaltung und Host-Schnittstellen sind in einem Modul vereint
Zwei 450-MHz-Bänder
Unterstützung für Band 31 und Band 72 mit LTE Category 4.
Host-Integration
SGMII-, I²C- und UART-Schnittstellen für die Integration mit dem Cisco-Router.
Verbindungsüberwachung
Mobilfunkeinstellungen, Statusinformationen und Diagnose.
Sicherer Systemstart
Unterstützung für Secure Boot und Hardware-Watchdog.
Aktualisierbares System
Separate Firmware-Aktualisierung für PIM und Mobilfunkmodul.
GNSS und Antennen

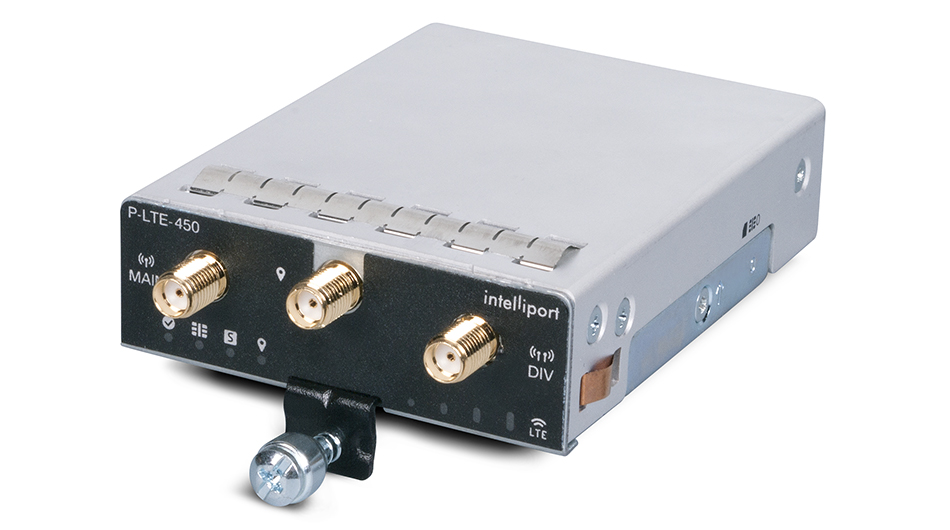

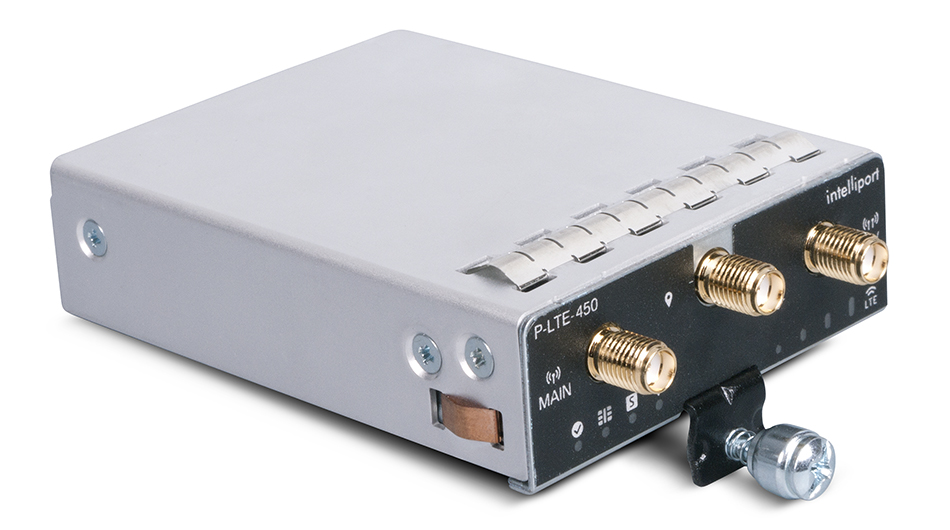

Zwei Mobilfunk-SMA-Anschlüsse und ein GNSS-SMA-Anschluss; GPS und GLONASS.
Technische Spezifikation
Technische Daten für den Cisco-Host
Funk-, Host-, Umgebungs- und Konformitätsmerkmale sind getrennt gruppiert
FunkverbindungLTE 450 · SIM · Stromversorgung
LTE-BänderBand 31 und Band 72
Theoretische Datenrate37.5 Mbps im Downlink, 12.5 Mbps im Uplink
Sendeleistung23 ± 2 dBm
SIM1× Micro-SIM (3FF)
Host und FunktionenCisco-Kompatibilität · Schnittstellen · Diagnose

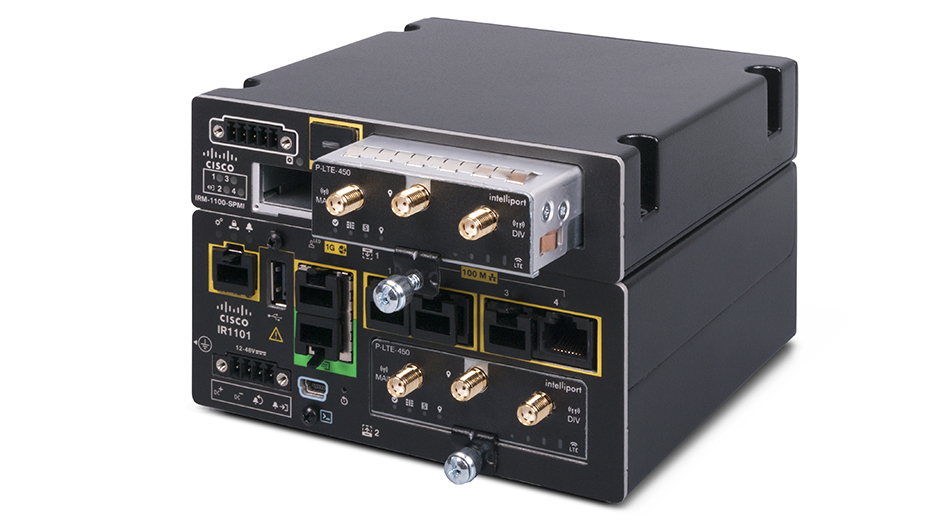

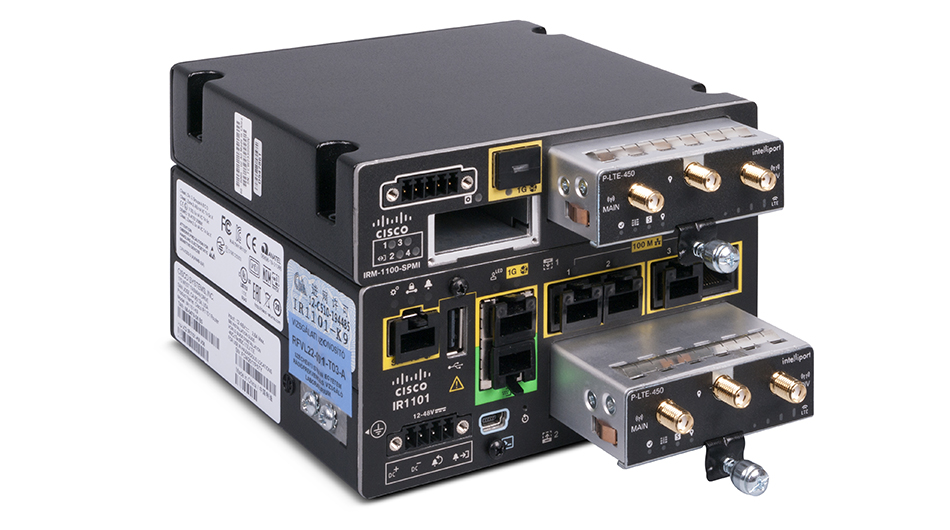

Kompatible HostsCisco IR1101 und Erweiterungsmodule; Cisco-Catalyst-IR18xx-Serie
Host-SchnittstelleSGMII, I²C, UART
FunktionenAPN-Authentifizierung, IPv4/IPv6, Diagnose, Secure Boot und Watchdog
VerwaltungSNMP MIB
Bauform und KonformitätStromversorgung · Umgebung · Normen
Stromversorgung+12 VDC; maximal 500 mA und 6 W
Antenne2× Mobilfunk-SMA (Hauptantenne + Diversity), 1× GNSS SMA
Umgebung−40…+60 °C im Betrieb und −40…+85 °C bei Lagerung; IP30 im Host-Router
KonformitätCE/RED · EN 62368-1 · EN 60079-0/-7 · EN 55032 · EN 301 908-1/-13 · EN 303 413 · EN 301 489-1/-19/-52 · EN 62311
Nächster Schritt
Die passende P-LTE-450-Konfiguration auswählen
Netz, Schnittstellen, Stromversorgung und Gehäuse lassen sich an die Installationsumgebung anpassen
Für das Gespräch hilfreichCisco-Host-Typ und Firmware-VersionVerfügbares Band-31/72-Netz und BetreiberBenötigte GNSS- und MobilfunkantennenAnforderungen an Support und Garantieverlängerung
