Meglévő mérők retrofitje
Helyszínen üzemelő, még hiteles gázmérők utólagos digitalizálása.

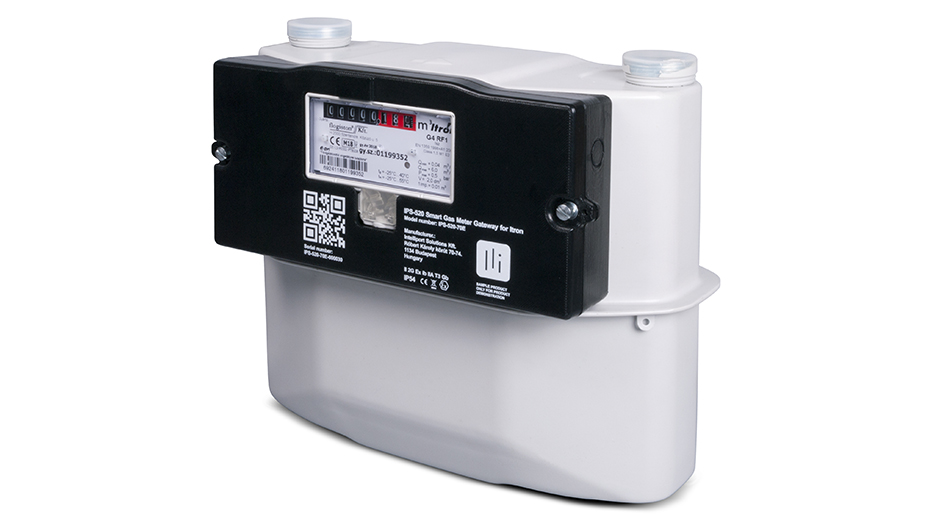

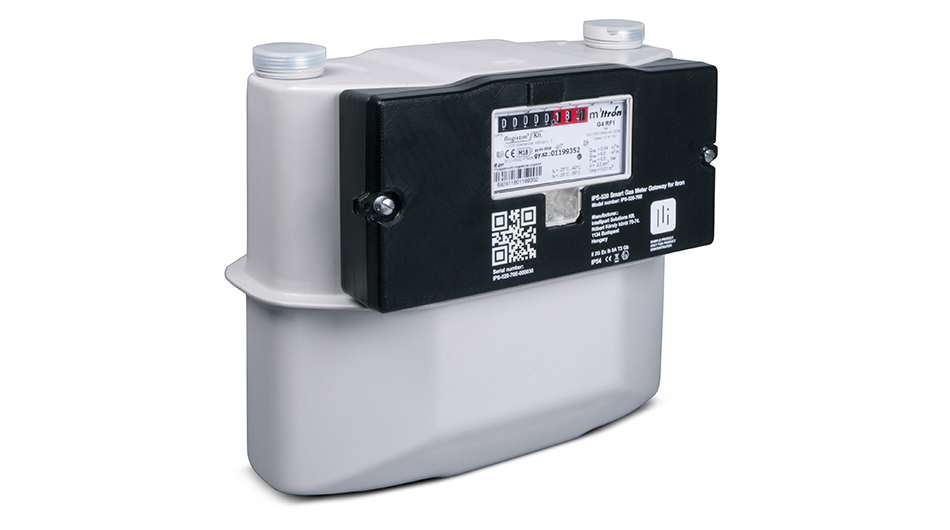

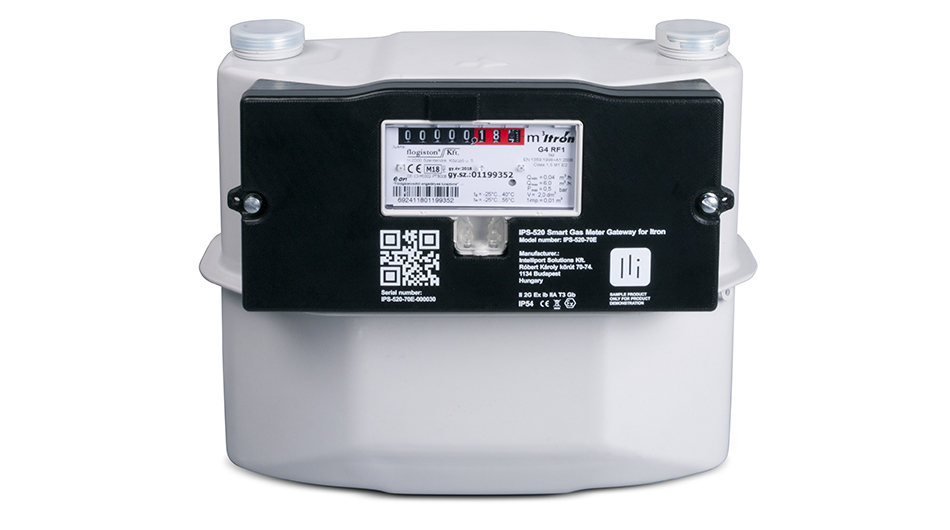

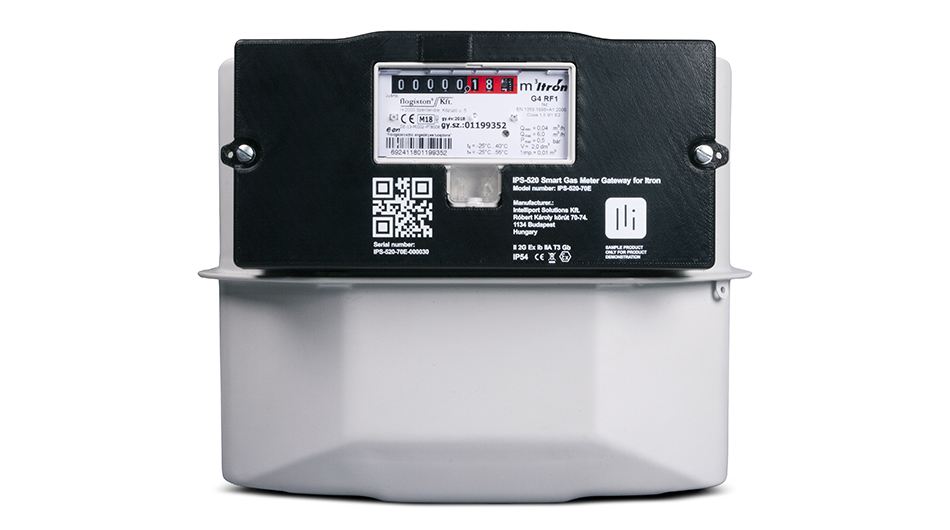

Retrofit okos gázmérő gateway
IPS-520/521
Gázmérő Gateway
Utólag felszerelhető okosmérő gateway Itron és Honeywell gázmérőkhöz, impulzusméréssel, szabotázsérzékeléssel és mobil adatkapcsolattal
Itron / HoneywellNB-IoT / LTE-M10–15 év
A termék szerepe
Meglévő gázmérők bekapcsolása a távoli adatgyűjtésbe
Az IPS-520/521 a mérőhöz illeszkedő plombálható házban számolja a fogyasztási impulzusokat, figyeli a beavatkozási eseményeket, és NB-IoT vagy LTE-M hálózaton kommunikál a head-end rendszerrel
GázmérőImpulzuskimenet
IPS-520/521Impulzusszámlálás, állapotfelügyelet és adatküldés
NB-IoT vagy LTE-M
Head-end rendszerFogyasztási adatok, naplók és riasztások
Tipikus alkalmazások
Retrofit adatgyűjtés mérőcsere nélkül
A meglévő gázmérő impulzusai és állapotjelzései közvetlen mobilkapcsolaton jutnak el a head-end rendszerhez
Új mérőtelepítés
Itron RF1 és Honeywell BK-G4 mérők kommunikációs kiegészítése.
Fogyasztási adatgyűjtés
Impulzusértékek naplózása és ütemezett továbbítása a head-end felé.
Szabotázs- és állapotfelügyelet
Mágneses beavatkozás, mozgás, nyitás és elemállapot jelzése.
Fogyasztási riasztások
Blokkolás, szivárgás, valamint Qmin/Qmax határértékek figyelése.
01 / 07
Kulcsképességek
Mérés, felügyelet és kommunikáció egy plombálható egységben
A mérőillesztés, a szenzorok, az elem és az NB-IoT/LTE-M adatút közös terepi eszközt alkot

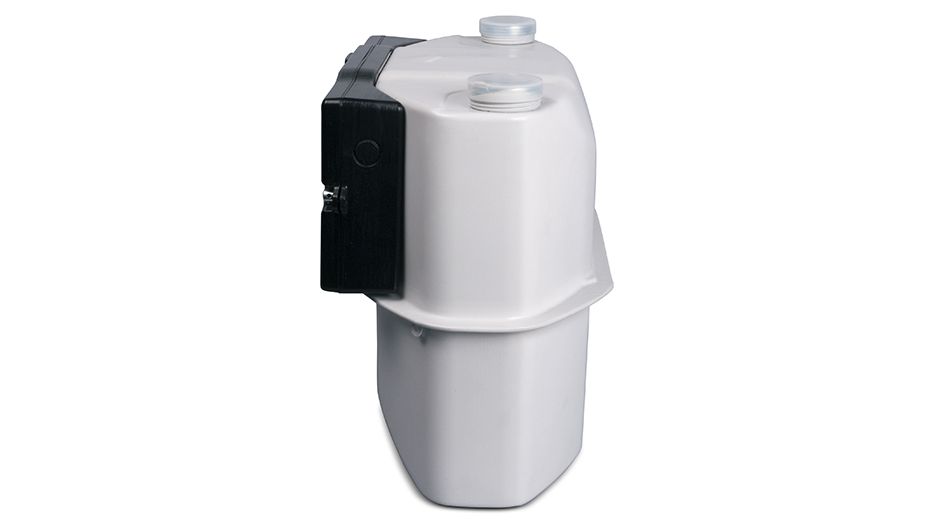

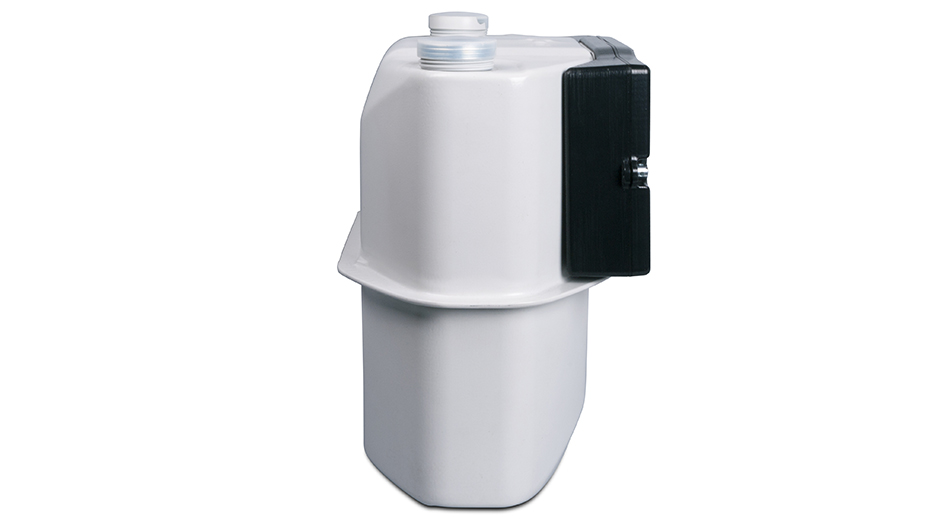

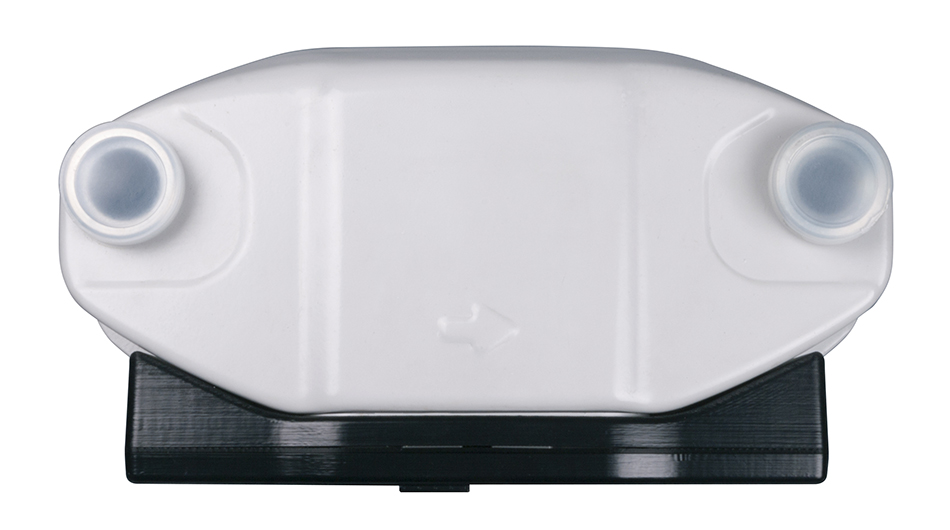

Mérőre illeszkedő kivitel
Speciális műanyag ház külön plombálható karbantartási ajtóval.
Többféle érzékelés
Fogyasztási impulzus, mágneses szabotázs, mozgás, nyitás és hőmérséklet.
Hosszú elemélettartam
Az üzenetgyakoriságtól függően 10–15 év, cserélhető elemmel.
Közvetlen mobilkapcsolat
NB-IoT és LTE-M rádió széles sávkészlettel, B31/B72 opciókkal.
Ütemezett és eseményalapú adatküldés
PUSH életjel, adatnapló és riasztás; válaszkommunikációs PULL műveletek.
Head-end integráció
ABL vagy DLMS/COSEM üzenetformátum, bővíthető protokollkerettel.
Műszaki specifikáció
A mechanikától a head-end protokollig
A mérőkapcsolat, az érzékelés, a mobilhálózat és az adatkezelés külön csoportokban tekinthető át
Mérőkapcsolat és mechanikakompatibilitás · plombálás · antenna
Kompatibilis mérőkItron RF1 és Elster/Honeywell BK-G4
TokozatMérőre illeszkedő műanyag ház, a gázmérőtől független plombálással
Karbantartási hozzáférésKülön plombált ajtó az elemhez, SIM-hez és antennához
AntennaBelső antenna, opcionális külső SMA-csatlakozó
Érzékelés és riasztásokimpulzus · szabotázs · szivárgás
FogyasztásmérésImpulzusbemenet, konfigurálható impulzusértékkel
ÁllapotérzékelőkMágneses szabotázs, mozgás, ajtónyitás és hőmérséklet
Fogyasztási riasztásokBlokkolás, szivárgás, Qmin és Qmax határértékek
EszközriasztásokGateway eltávolítása, nyitása és alacsony elemfeszültség
MobilkommunikációNB-IoT · LTE-M · sávok
TechnológiaNB-IoT és LTE-M (Cat-M1/eMTC)
LTE-M sávokB1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B31/B66/B72/B85
NB-IoT sávokB1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B31/B66/B85
Adatkezelés és környezetPUSH/PULL · naplók · IP54
Alap ütemezésIntegrálási periódus: 1 óra; üzenetküldés: 1 nap
AdatformátumABL vagy DLMS/COSEM (EN 62056)
ElemCserélhető, 10–15 éves várható élettartam az üzenetgyakoriság függvényében
KörnyezetIP54; −25…+60 °C
Következő lépés
Válasszuk ki a megfelelő IPS-520/521 konfigurációt
A hálózat, az interfészek, a tápellátás és a kivitel a telepítési környezethez igazítható
Az egyeztetéshez hasznosGázmérő típusa és impulzusadójaÜzenetküldési és integrálási periódusNB-IoT/LTE-M hálózat és sávokHead-end protokoll és riasztási szabályok
