Miért fontos a hálózati láthatóság?
A decentralizált, időjárásfüggő termelés mellett a KÖF/KIF hálózaton gyakoribbá válhatnak a visszatáplálási helyzetek, a lokális szűk keresztmetszetek és a feszültségproblémák. Az alállomási digitalizáció közös adat- és kommunikációs alapot adhat ezek következetes megfigyeléséhez.
Nem egy újabb elszigetelt mérőpontot építünk a cél egy üzemeltethető adatút a terepi jelektől a központi felügyeletig, világos felelősségi és biztonsági határokkal

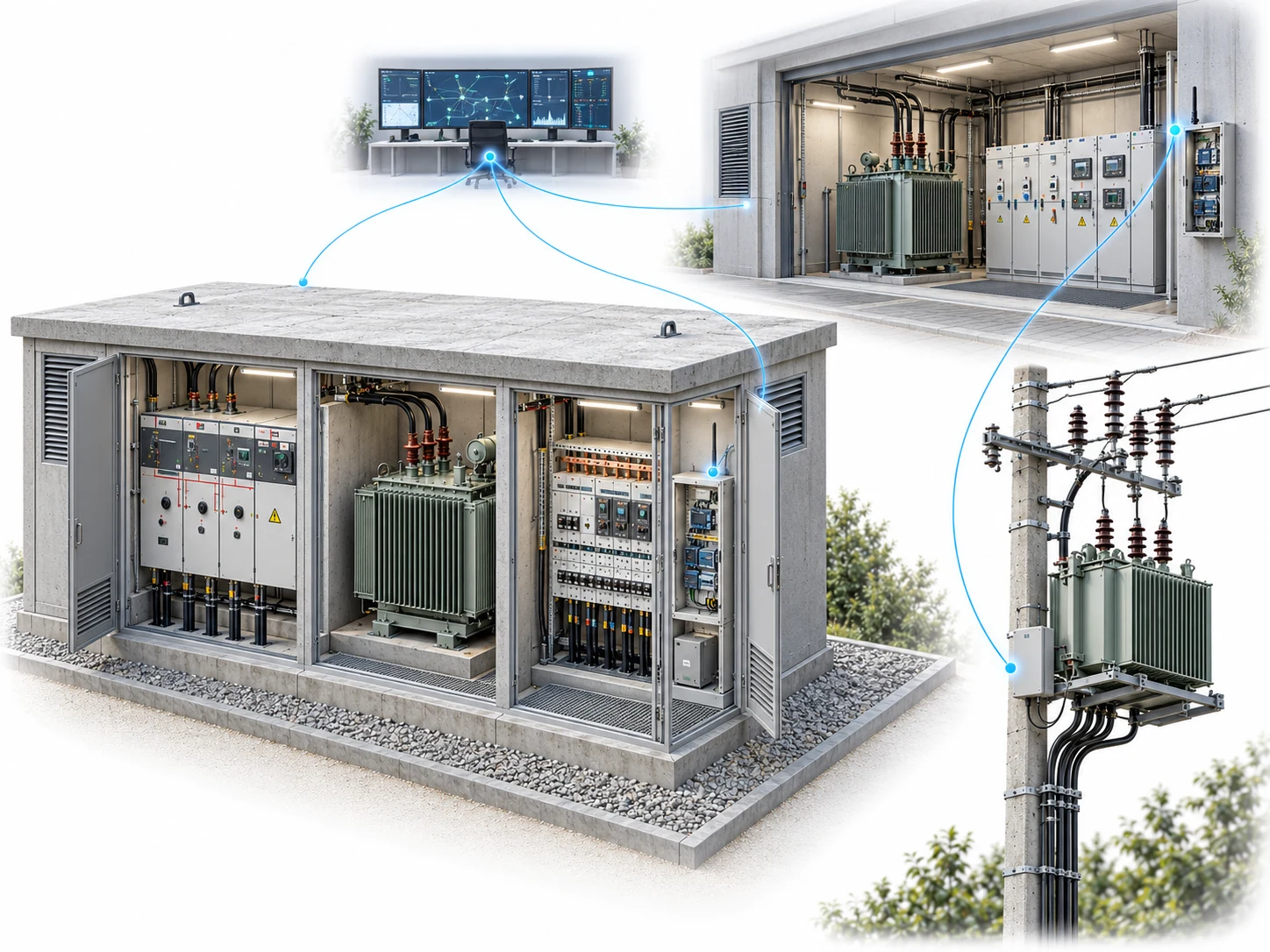

Egy adatút, kontrollált felelősségi határokkal
Az első mérési feladat a KIF oldali feszültségmonitoring. Ugyanez az infrastruktúra később további terepi eszközök és központi rendszerek csatlakoztatásának alapja lehet.
Mérési pont
Háromfázisú KIF feszültségmonitor, a helyi villamos kialakításhoz illesztett és biztosított mérőkörrel.
Terepi kapcsolat
A meglévő eszközökhöz és protokollokhoz illesztett kapcsolat; például RS-485 és Modbus RTU, ha a helyszíni felmérés ezt igazolja.
Alállomási edge
Adatlekérdezés, ellenőrzés, eseményképzés, helyi pufferelés és a központ felé történő biztonságos továbbítás.
Mobil WAN
A lefedettséghez és rendelkezésre állási célhoz választott mobil kapcsolat, szükség szerint tartalék útvonallal és felügyelt átváltással.
Központi réteg
Eszközéletciklus, konfiguráció, monitoring és adatfogadás; a HES-, SCADA- vagy DMS-integráció határa külön tervezési döntés.
A konkrét interfészeket, protokollokat, mobiltechnológiát és központi integrációt minden esetben a meglévő alállomási infrastruktúrához kell illeszteni.
A kommunikációs alapréteg hat képessége
Ipari üzembiztonság
Kapcsolat-helyreállítás, watchdog és az alállomási környezethez igazolt működési feltételek.
Kapcsolati redundancia
A projekt rendelkezésre állási követelményeihez választott elsődleges és tartalék kommunikáció, mérhető kapcsolatminőséggel.
IT/OT szeparáció
Hálózati zónák, engedélyezett adatirányok és az adminisztratív, illetve üzemi forgalom elválasztása.
Biztonsági alapok
Eszközazonosítás, titkosított kommunikáció, jogosultságkezelés és auditálható változtatások a jóváhagyott biztonsági modell szerint.
Kontrollált telepítés
Jóváhagyott konfigurációs profilok, automatizálható regisztráció és ellenőrizhető, ütemezett kiterjesztés.
Központi menedzsment
Konfiguráció- és firmware-életciklus, állapotfigyelés, riasztás, naplózás és illesztés a központi folyamatokhoz.
Első ütem: háromfázisú KIF feszültségmonitoring
Az első ütem célja a feszültségállapot tömeges láthatóvá tétele teljes energiamérés vagy automatikus vezérlés bevezetése nélkül. A mérési gyakoriságot, a küszöböket és az eseménykezelést a hálózati célokhoz kell igazítani.
Fázisfeszültségek
Az egyes fázisok feszültségértékei a jóváhagyott mintavételi és továbbítási gyakorisággal.
Szélsőértékek
Időszakos minimum- és maximumértékek a nappali és esti eltérések összevetéséhez.
Fázishiba és aszimmetria
Eseményjelzés a problémás KIF körzetek előszűréséhez és a hibavizsgálat támogatásához.
Kommunikációs állapot
A mérőelérhetőség, a terepi kapcsolat és az edge eszköz állapota a mérési adatokkal együtt értelmezhető.
Az első ütem mérési köre
- fázis- és szükség szerint vonali feszültség;
- frekvencia, fáziskimaradás és aszimmetria;
- küszöb-, eszköz- és kommunikációs események.
Nem része automatikusan
- áram-, teljesítmény- és teljes energiamérés;
- a transzformátorterhelés meghatározása;
- automatikus hálózati beavatkozás vagy vezérlés.
Biztonsági és megfelelőségi határok
A biztonság nem egyetlen termékjellemző, hanem a teljes adatút, az üzemeltetési folyamat és a felelősségek közös tervezési kérdése.
- Az IEC 62443-4-2 vagy egyenértékű követelményszint projektkövetelményként rögzíthető; ez önmagában nem igazol konkrét terméktanúsítást.
- A megoldás támogathatja a NIS2-felkészülést, de nem jelent önmagában szervezeti megfelelést.
- A távoli hozzáférés és vezérlés nem alapértelmezett. Csak jóváhagyott jogosultsági, naplózási és üzemeltetési keretben tervezhető.
- A terepi védelmi és vezérlési funkciók felelősségi határát a meglévő alállomási rendszerekkel együtt kell meghatározni.
Felmérésből kontrollált kiterjesztés
Architektúra és helyszíni felmérés
Interfészek, protokollok, mobil lefedettség, IT/OT zónák, központi integrációk és üzemeltetési felelősségek rögzítése.
Pilot és validáció
A kapcsolat, az eszközmenedzsment, a biztonsági modell és a feszültségmonitoring ellenőrzése kiválasztott helyszíneken.
Ütemezett kiterjesztés
Jóváhagyott sablonokkal, központi eszközmenedzsmenttel és előre rögzített átadási, visszaállítási és elfogadási feltételekkel.
Későbbi bővítések, külön döntéssel
A közös kommunikációs alapréteg további mérési és integrációs feladatokat is támogathat, de ezek nem részei automatikusan az első ütemnek.
- további mérők és szenzorok csatlakoztatása;
- bővített teljesítmény- és energiafelügyelet;
- HES-, SCADA- és DMS-integráció;
- helyi adatfeldolgozás és összetettebb eseménylogika;
- távoli vagy automatikus vezérlés, külön biztonsági és üzemeltetési jóváhagyással.
Innen indul a közös tervezés
- Mely alállomástípusok, terepi eszközök és protokollok vannak használatban?
- Milyen mérési és eseményadatok szükségesek az első ütemben?
- Milyen mobil lefedettség és rendelkezésre állási cél igazolható a helyszíneken?
- Hol húzódnak az IT/OT zónák, és mely adatirányok engedélyezhetők?
- Mely központi rendszerekhez kell kapcsolódni, és ki felel az adatminőségért?
- Milyen pilotkritériumok után indítható a tömeges kiterjesztés?
